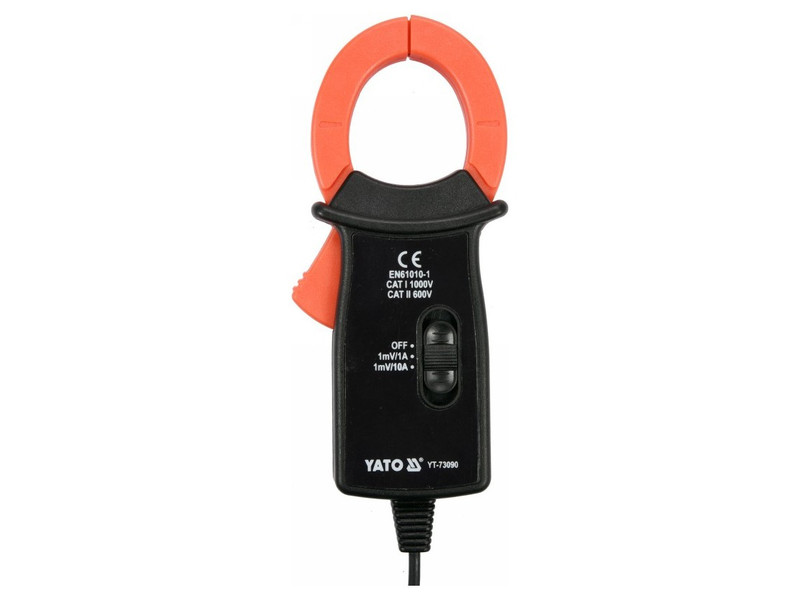

YATO Lakatfogó adapter

Az YT-73090 bilincsmérő bilincsekkel van felszerelve, hogy induktív módszerrel mérje a váltakozó áramot egyetlen vezetékben. Ez lehetővé teszi a hagyományos elektromos mérőknél sokkal nagyobb áramok mérését. A mérő kiegészítő tartozéka az YT-73085 univerzális mérőnek, valamint bármely olyan univerzális mérőnek, amely a millivolt tartományban mér.

Alapvető mérések:

• Váltakozó áramú áram mérése: A.C. 0-600 A

Mérési pontosságok:

Példa a pontosság meghatározására a váltakozó áramú mérésnél. A mérési eredmény számítása: 30 A

• Az YT-73090 mérőműszer mérési pontossága ebben a tartományban : ±(2% + 0,5), felbontás 1 A
• a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 0,5 x felbontás
• számítás: (30 x 2%) + 0,5 x 1 = 0,6 + 0,5 = 1,10 A

Tényleges eredmény a mérési hibával együtt 30 A jelzés esetén = 30 ± 1,25 A.

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.

További információk:

• A bilincsek 31 mm-ig nyílnak, és legfeljebb 20 mm átmérőjű egyetlen vezeték mérését teszik lehetővé.
• a mérési tartomány 2 fokozatú beállítása: 200 A-ig és 600 A-ig

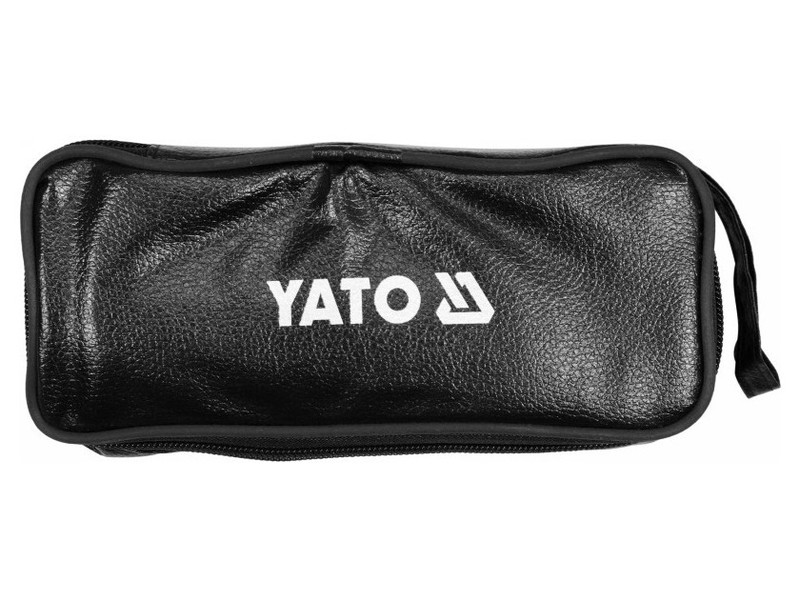

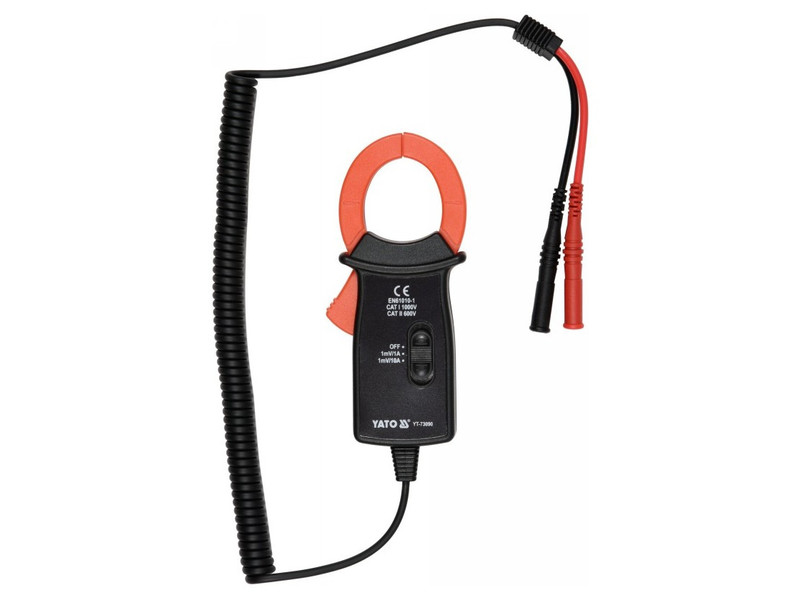

• beleértve a hordtáskát és a szondákat

Figyelem!

Az árammérés áramfogóval csak egyetlen vezetőn, egyetlen kábelen végezhető. A bilincsek rögzítése többvezetékes kábelen az egyetlen vezeték leválasztása nélkül hibás eredményt vagy nulla áramáramot fog mutatni.
